Detalhes do produto:
Condições de Pagamento e Envio:
|
| Capacidade: | 25000L, 20m3 | Peso: | 10675kg |
|---|---|---|---|
| Temperatura do projeto: | -40 a +130 centígrados | Massa da tara: | 3510,6200 quilogramas (± 3%) |
| Dimensão (l*w*h): | 6058,12192 x 2438 x 2591 milímetros | Max Working Pressure (MPa): | 0,17 MPa, 0,4 MPa |
| Certificação: | BV/SCS/TUV | Material: | 316L/SAN50028-7/WNr 1.4402/1.4404 |
| Tipo de mercado: | Produto quente 2022 | Código do projeto: | ASME VIII DIV. 1 |
Preço de fábrica SS316 20 pés de recipiente líquido padrão do tanque do transporte do alimento do ISO do T3 T4 T11 T14 ASME de 21-26CBM CIMC
Introdução ao recipiente do tanque:
Recipiente padrão brandnew do tanque do ISO de ASME T4 T11
Recipiente do tanque do iso de T4 20ft, recipiente potável do tanque do quadro completo,
qual é amplamente utilizado transportar tipos do meio químico líquido.
O escudo é 316 de aço inoxidável, o quadro é feito do aço forte
Corten A ou material igual, que estão testando pela LR.
Nosso recipiente do tanque do iso de T4 20ft é projetado como o padrão do perASME,
e reunião IMO/IMDG, ISO, UN, CSC, TIR, UIC, TC, ADR/RID L4BN.
A capacidade tem 19000L, 20000L, 21000L, 24000L, 25000L, 26000L.
parâmetro:
|
Especificações - recipiente do tanque do iso T3-T14
|
||
|
Dimensões do quadro (L x W x H)
|
6058,12192 x 2438 x 2591 milímetros
|
|
|
Capacidade nominal
|
25000,47000 litros (±0.75%)
|
|
|
Massa bruta máxima
|
36000,75000 quilogramas
|
|
|
Massa da tara
|
3510,6200 quilogramas (± 3%)
|
|
|
Temperatura do projeto (quadro & tanque)
|
°C -40 a +130
|
|
|
Pressão
|
Funcionamento
|
barra 1,70
|
|
Teste
|
barra 2,65
|
|
|
Material
|
Tanque (Shell & extremidades)
|
Tipo 1.4402/1.4404 de SANS 50028-7 (C≤0.03%)
|
|
Quadro
|
SPA-H ou equivalente
|
|
|
Isolação
|
Shell
|
Rockwool (50kg/m3) 50mm densamente na folha de alumínio.
|
|
Extremidades
|
Espessura do Glasswool (16kg/m3) a serir na folha de alumínio.
|
|
|
|
6 corridas.
largura 304 de aço inoxidável de 110mm. 1" entrada de BSP, 1" tomada ambos de BSP com tampões prisioneiros e cabo. pressão de funcionamento de 4 barras, teste de 6 barras com decalques de advertência e marcações. Um dreno condensado é cabido. |
|
|
Câmara de visita
|
perfil baixo de 500mm, fixação de 8 pontos com selo super da tampa de Tanktyt.
|
|
|
Conjunto |
1-off.
2 o ½” BSP Supermaxi Highflow revive, sem gaze à prova de chama. A pressão ajustou-se somente na barra +4,4 (63.8psi). O conjunto é descentralizado situado em uma almofada tangencial do tanque. |
|
|
Entrada de ar
conjunto
|
Válvula de bola do DN 40 que termina com conexão e tampão BSP de 1 ½ do”.
O conjunto é descentralizado situado em uma almofada tangencial do tanque. |
|
|
Descarga superior
|
Almofada de aço inoxidável de 316 tanques DN80 com uma flange cega.
O conjunto é cabido no centro em uma almofada horizontal do tanque. |
|
|
Inferior
Descarga |
Número da peça interna Univalve TBC de DN80 45° Footvalve cabida com uma borboleta integrada
válvula que termina com um 3" torneira de BSP com 3" tampão e corrente de cortinas de BSP. |
|
|
Termômetro
|
Uma superfície montou o tipo análogo é cabida à extremidade tornada côncava retaguarda do tanque. Duplo
escala -40°C a +160°C/-40°F a 320°F. O termômetro é cabido com uma barra da proteção. |
|
|
Documento
suporte |
Um suporte de documento plástico claro ø110mm é cabido ao feixe lateral do assistente traseiro.
Um furo de dreno é fornecido no mais baixo ponto. |
|
|
Calibração
|
Uma placa da calibração marcada em cm/litres é cabida na parede lateral do spillbox.
Nenhuns medidor de óleo e suporte de aço inoxidável calibrados da categoria cabidos. |
|
|
Código do projeto
|
ASME VIII DIV. 1
|
|
|
Aprovação
|
IMDG, PONTO CFR 49 dos E.U., RID/ADR, CSC, TC, TIR/costumes, UIC, ISO 1496/3
|
|
O recipiente líquido do tanque de armazenamento é amplamente utilizado nas indústrias para o transporte líquido
no navio do trilho da estrada e no recipiente do tanque de storage.ISO:
1. camada interna - feita de 6 ou 8 placa de aço grossa do milímetro Q235-B, comparado com
o comum barato tanque grosso de uma único-camada de 5 milímetros, a força é melhorado extremamente;
2.Outer camada - espessura moderada da fibra de vidro de 4.0mm ou mais,
boa resistência compressiva e sísmica. Tem a corrosão forte
resistência e resistência de corrosão.
A tecnologia original é adotada entre as camadas internas e exteriores
para fazê-lo alcançar uma diferença de 0.1-1mm, para eliminar perigos escondidos da raiz.
Detector de escape 24 horas a monitorar, para impedir o escapamento causado por riscos para a segurança.
Vantagens do produto:
1: Nós podemos fornecer tamanhos diferentes de recipientes do tanque de 20 FT a 40 FT, e podemos aceitar
personalizado alguns recipientes especiais do tanque.
2. recipientes do tanque do iso, ácido, soda, gás de petróleo liquefeito e outros recipientes do tanque. Vário
os produtos químicos podem ser transportados e armazenado
3. Nossos recipientes do tanque do iso são exportados principalmente para África, Ásia e Ámérica do Sul, como
Nigéria, Gana, Kenya, Vietname, Peru, etc. Nossos recipientes do tanque podem igualmente ser exportados tudo
sobre o mundo porque nossos recipientes padrão do tanque são do standard internacional.

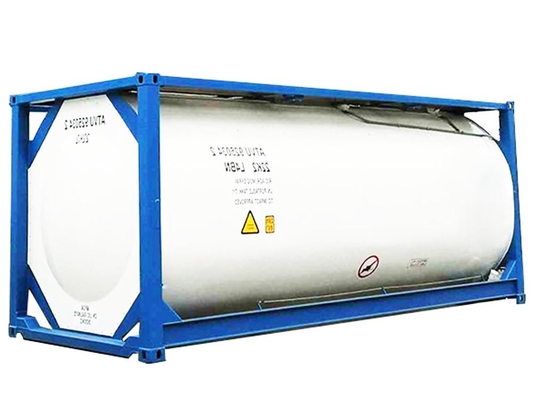

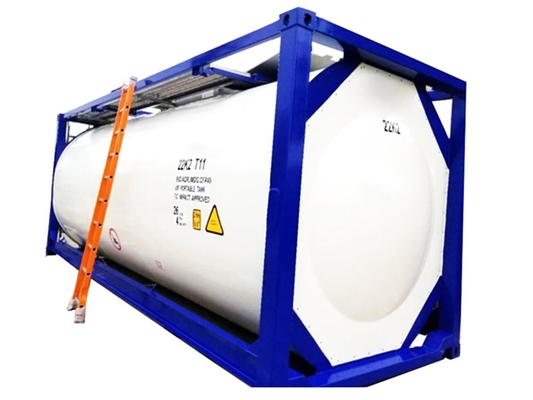

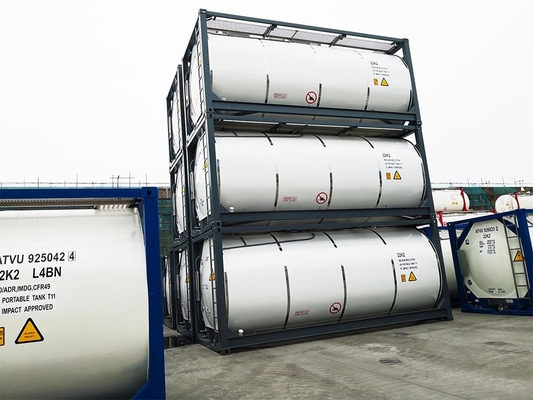

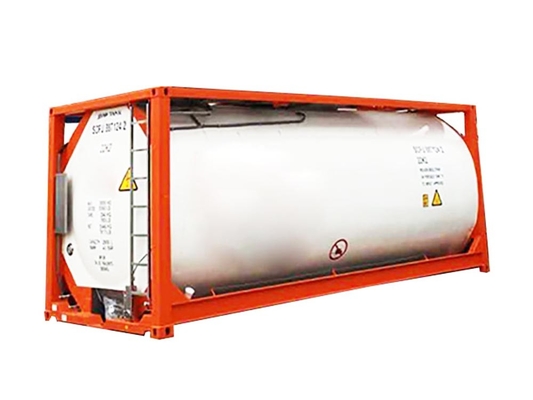

Imagens do produto:
Detalhes do produto:
1). cortando materiais para preparar a fabricação dos tanques de óleo
2). máquinas de rolamento para circundar
3). soldadura e inspeção do NDT (teste da não-defecção)
4). re-circundamento após a solda
5). o sopro abrasivo e a anti pintura corrosiva da embarcação exterior para a superfície exterior
6). conexão da tubulação e conjunto da embarcação interna e da embarcação exterior
7). a instalação das válvulas
8). enchimento do perlite
9). vácuo-bombeamento
10). pintura e pronto finais para a expedição
Certificado
Excursão da fábrica:
FAQ:
1. Q: É você um fabricante do tanque de óleo?
: Sim, fábrica profissional em China, bem-vinda para visitar nossa fábrica.
2. Q: Que área você os tanques exportou para?
: Singapura Nova Zelândia, América, África, Ásia, Ámérica do Sul e Austrália
3. Q: Alguma vantagem?
: Nós temos a equipe profissional do coordenador e trabalhadores técnicos. Nós podemos fornecer
o serviço de uma parada de fazer à máquina à solda. Honestidade, integridade, e
a satisfação do cliente é nosso objetivo, porque nós verdadeiramente cuidado
